低壓電力電纜（0.6-1kV）

所屬分類

0.6/1kV聚氯乙烯絕緣氯乙烯護套電力電纜?產品用途本產品適用于交流50Hz,額定電壓0.6/1kV的線路中，供輸、配電能之用。?使用特性電纜導體的最高額定溫度為70C。短路時(最長持續時間不超過5s)電纜導體的最高溫度不超過160C。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1572

產品編號

數量

庫存:

所屬分類

返回列表



資質文件社會責任

產品描述

參數

0.6/1kV聚氯乙烯絕緣氯乙烯護套電力電纜

產品用途

本產品適用于交流50Hz,額定電壓0.6/1kV的線路中，供輸、配電能之用。

使用特性

電纜導體的最高額定溫度為70C。
短路時(最長持續時間不超過5s) 電纜導體的最高溫度不超過160C。
敷設電纜時的環境溫度不低于0C,最小彎曲半徑: 單芯非鎧裝電纜為20倍電纜外徑，單芯鎧裝電纜為15倍電纜外徑; 多芯非鎧裝電纜為15倍電纜外徑,多芯鎧裝電纜為12倍電纜外徑。

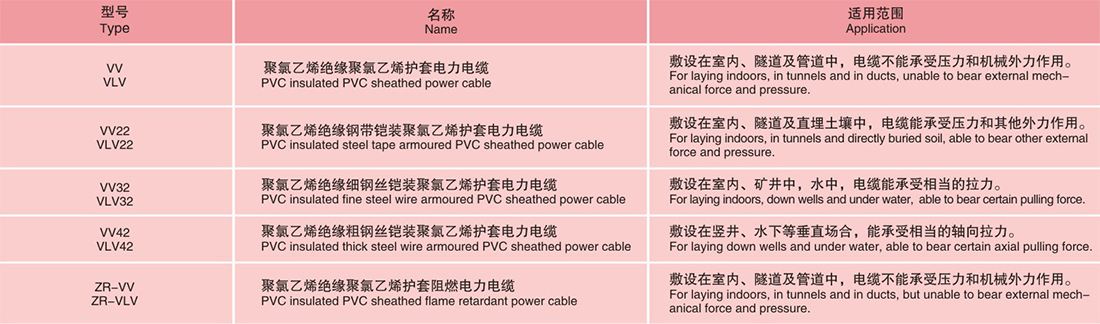

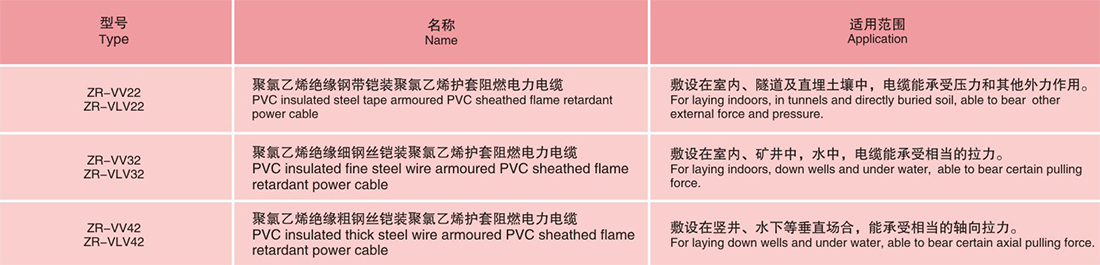

型號、名稱和使用范圍

* 型號中L為鋁芯

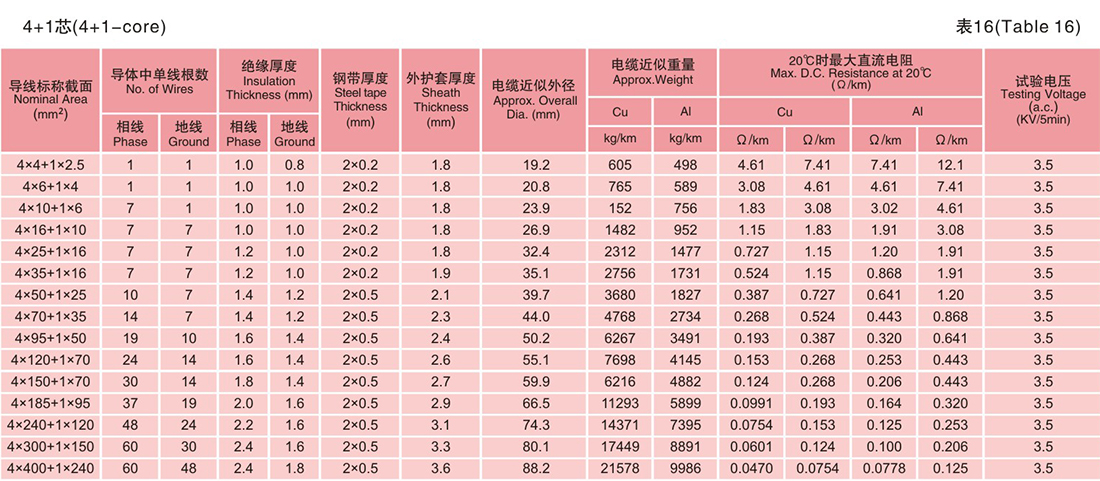

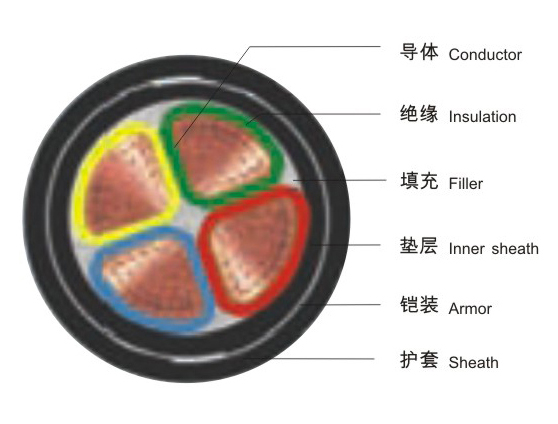

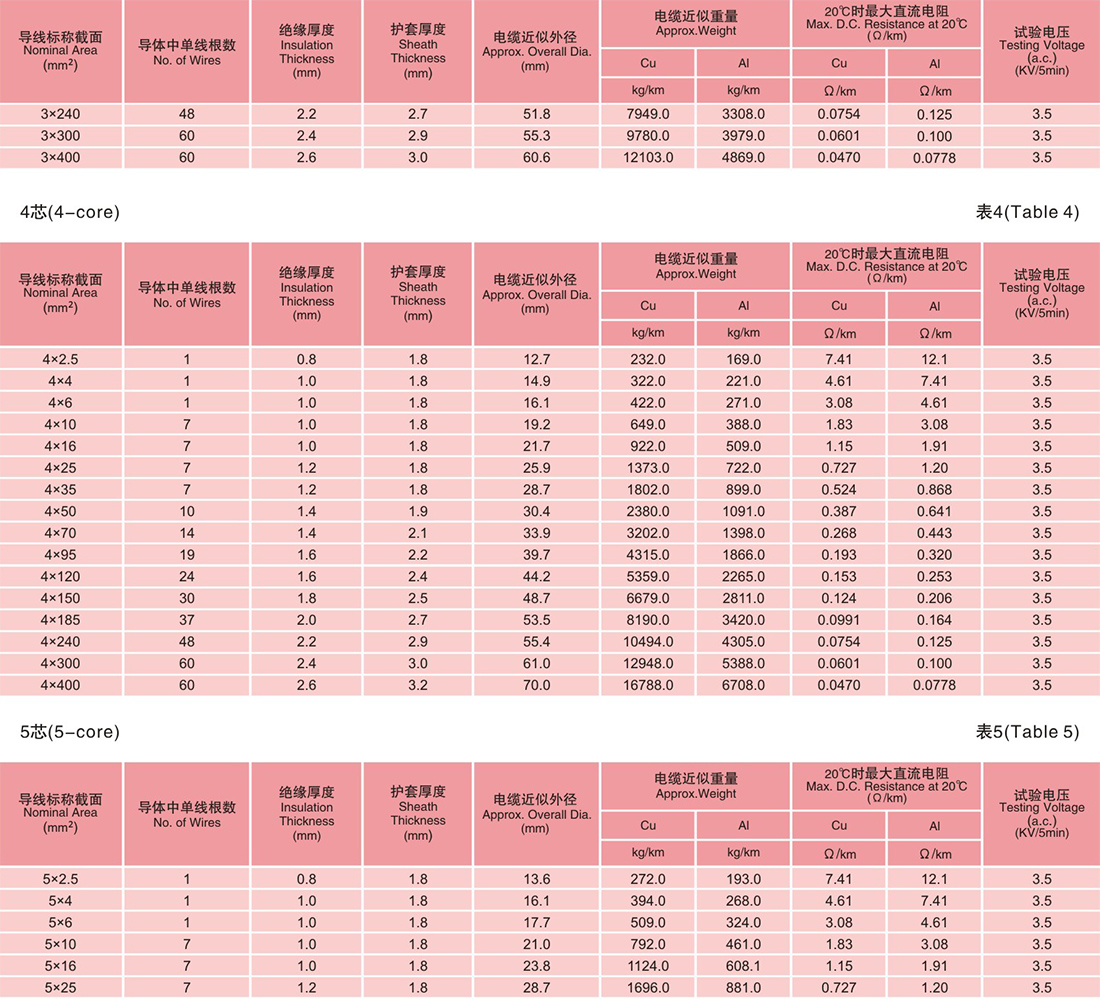

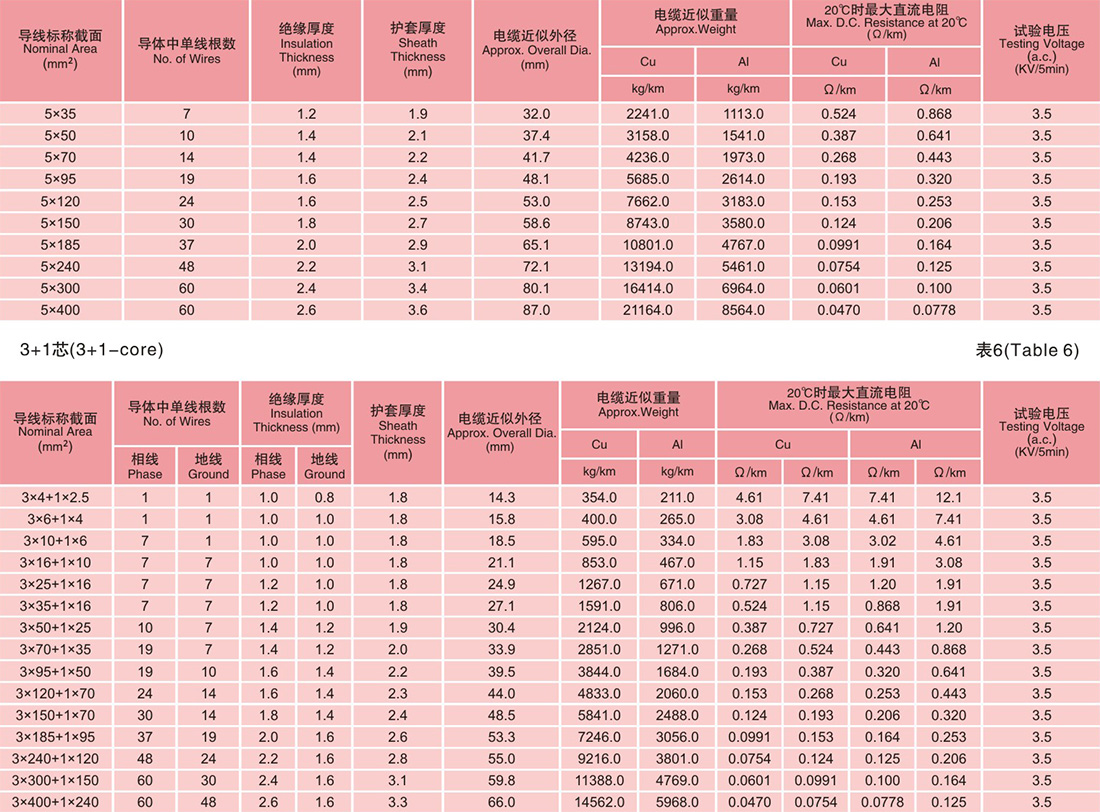

電纜結構尺寸(見表1-16)

VV,VLV,ZRVV,ZRVLV

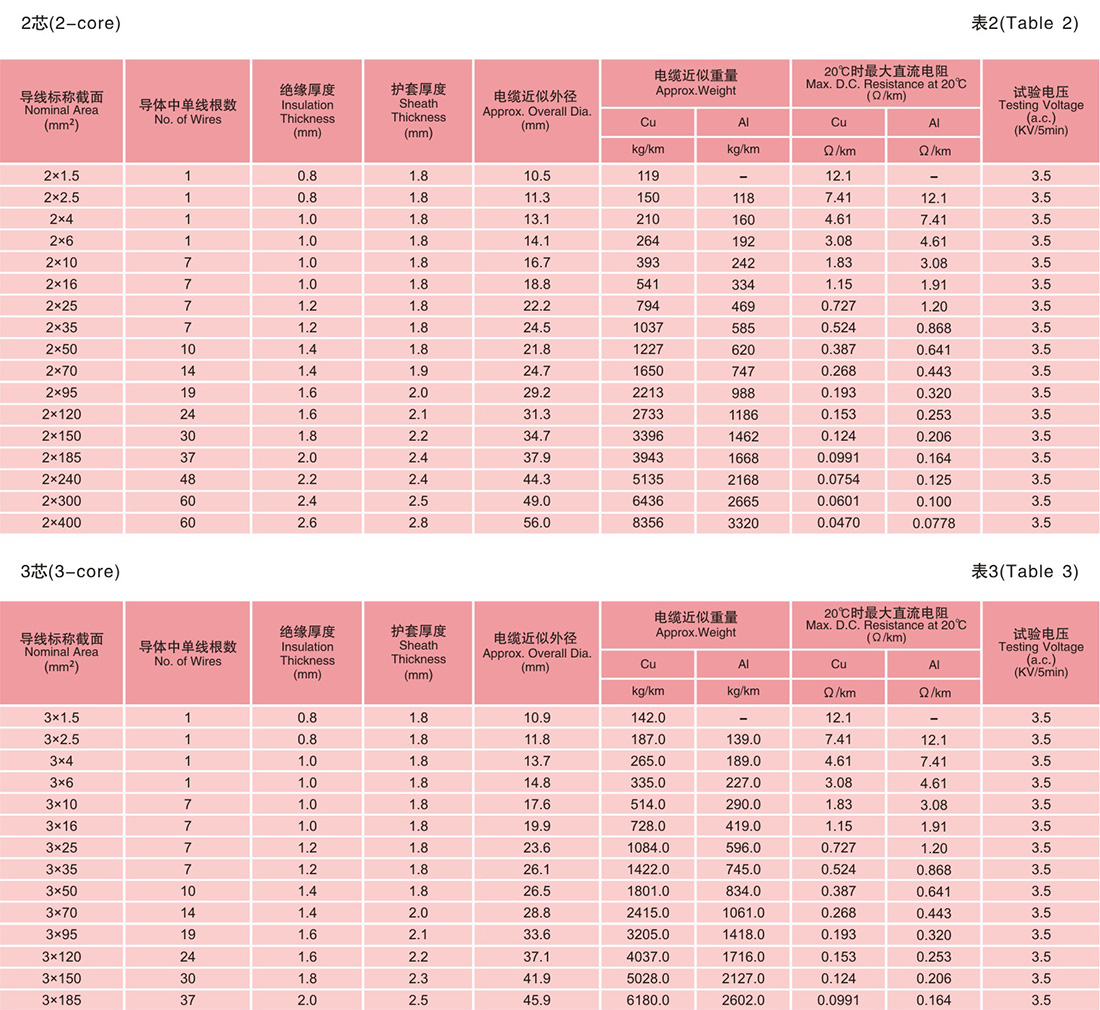

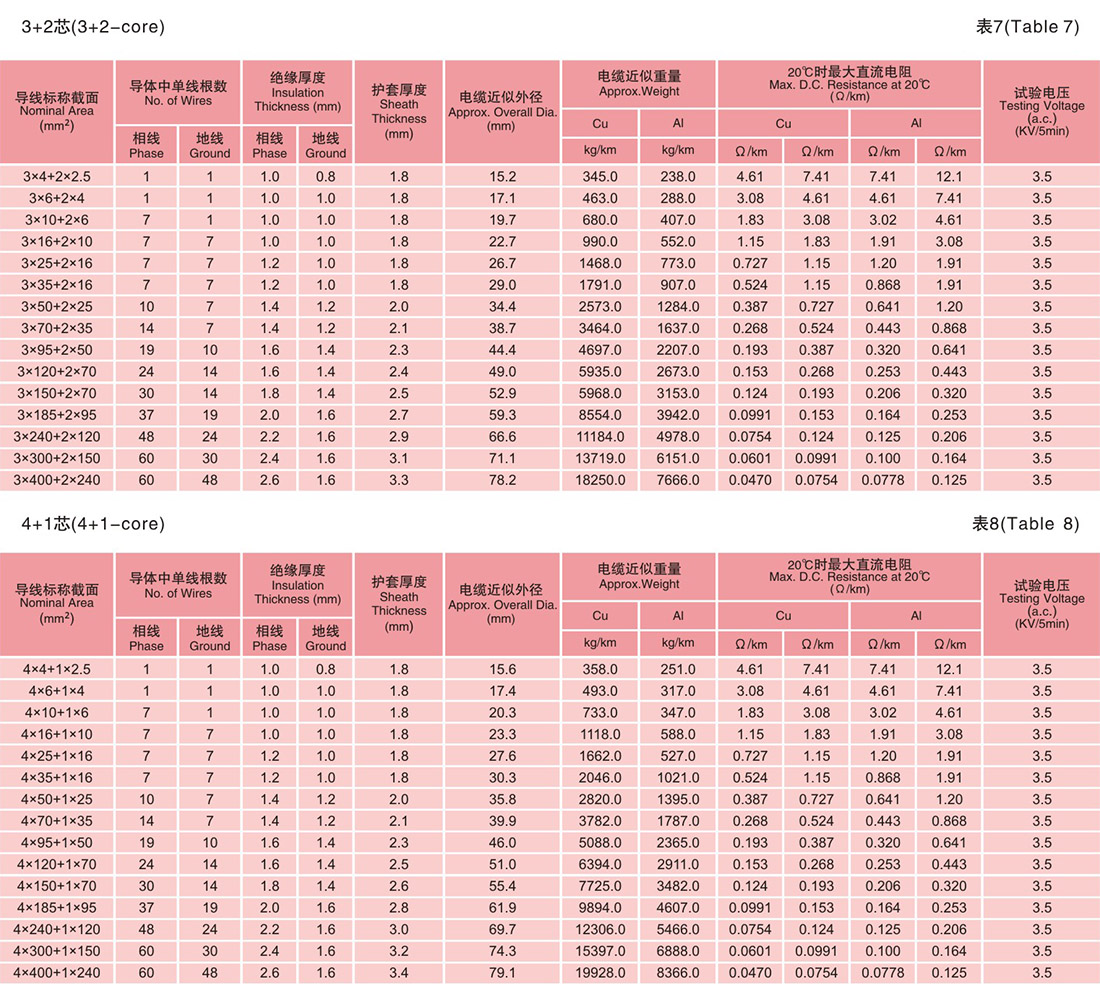

0.6/kV PV℃絕緣PV℃護套阻燃或非阻燃電力電纜(見表1-8)

Vv22,VLV22,ZRVV22,ZRVLV22

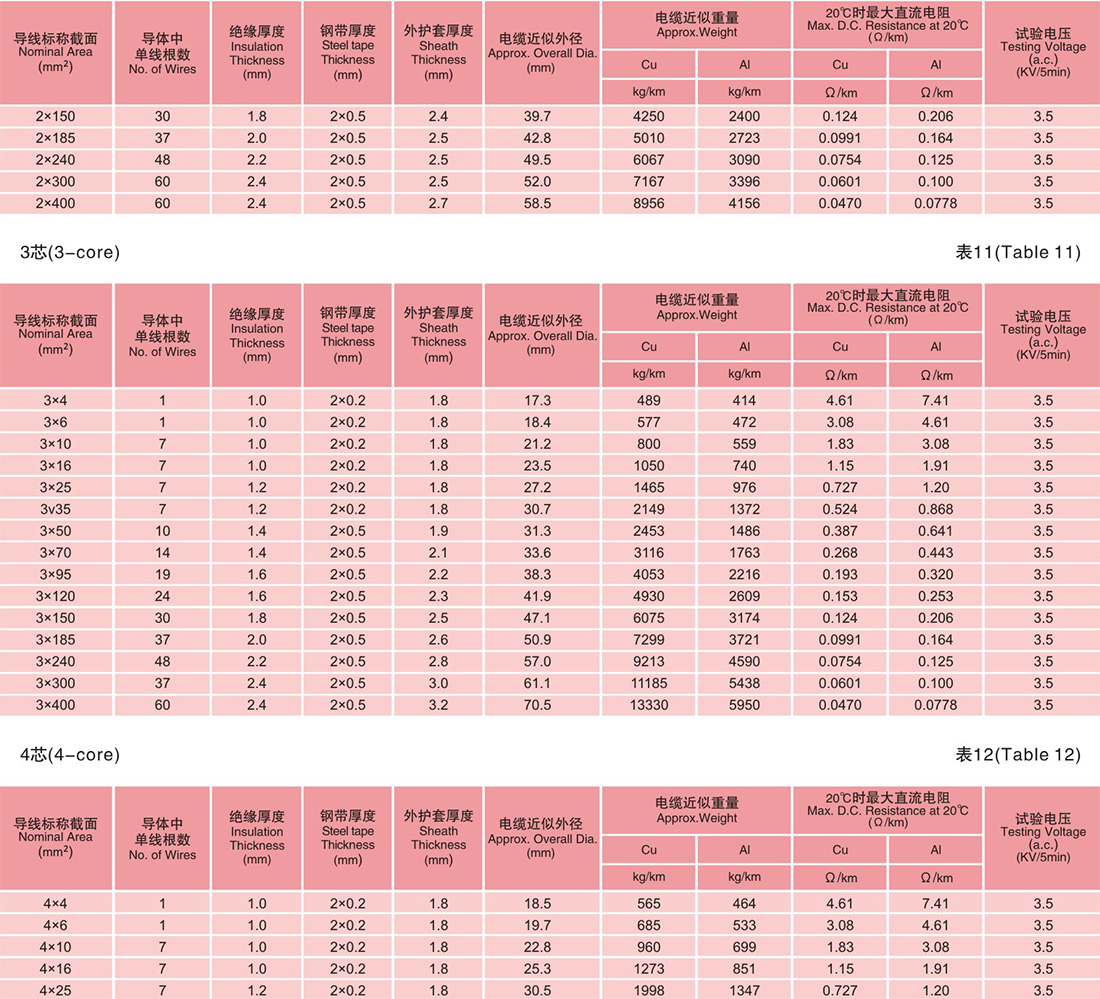

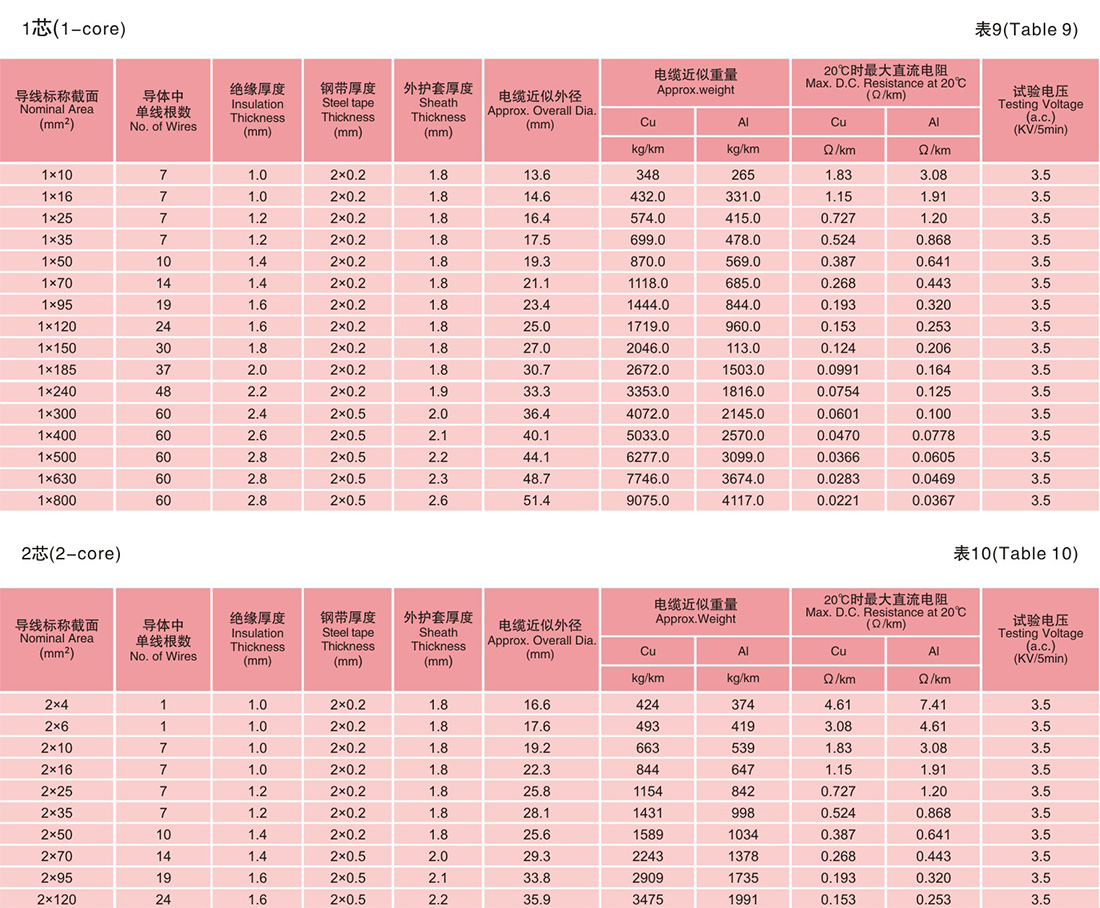

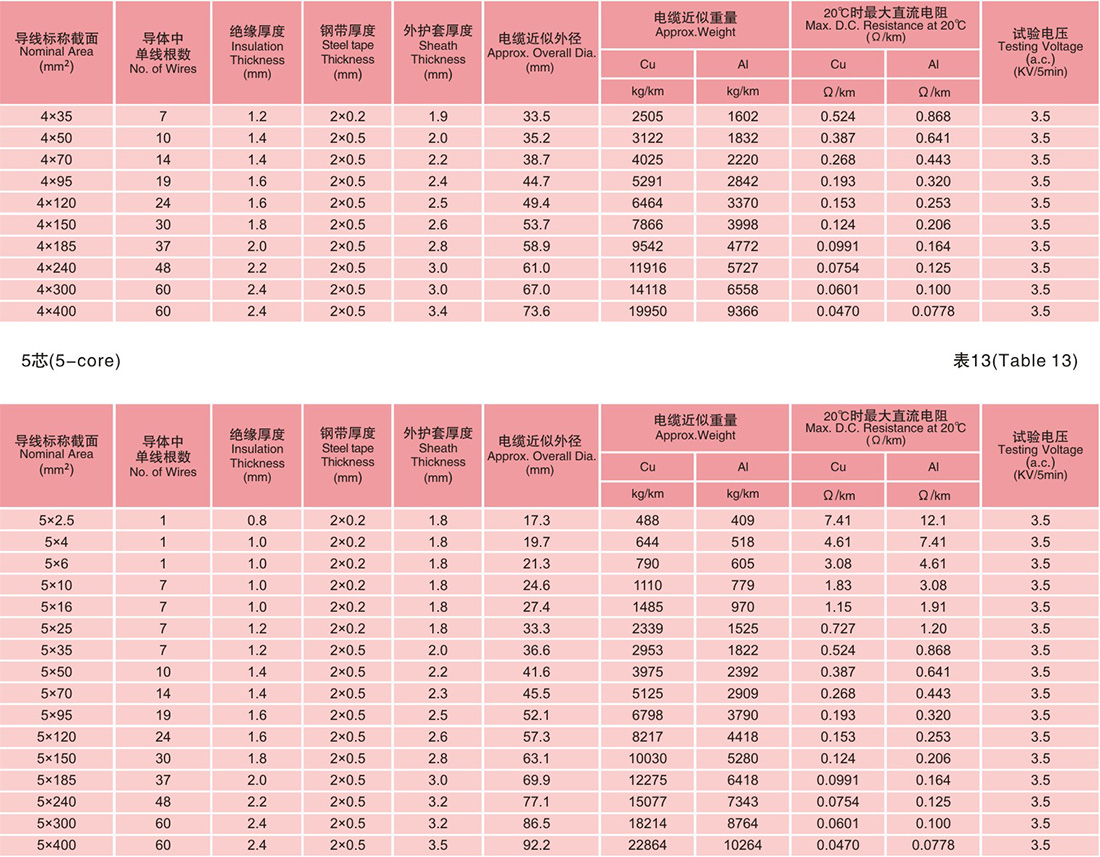

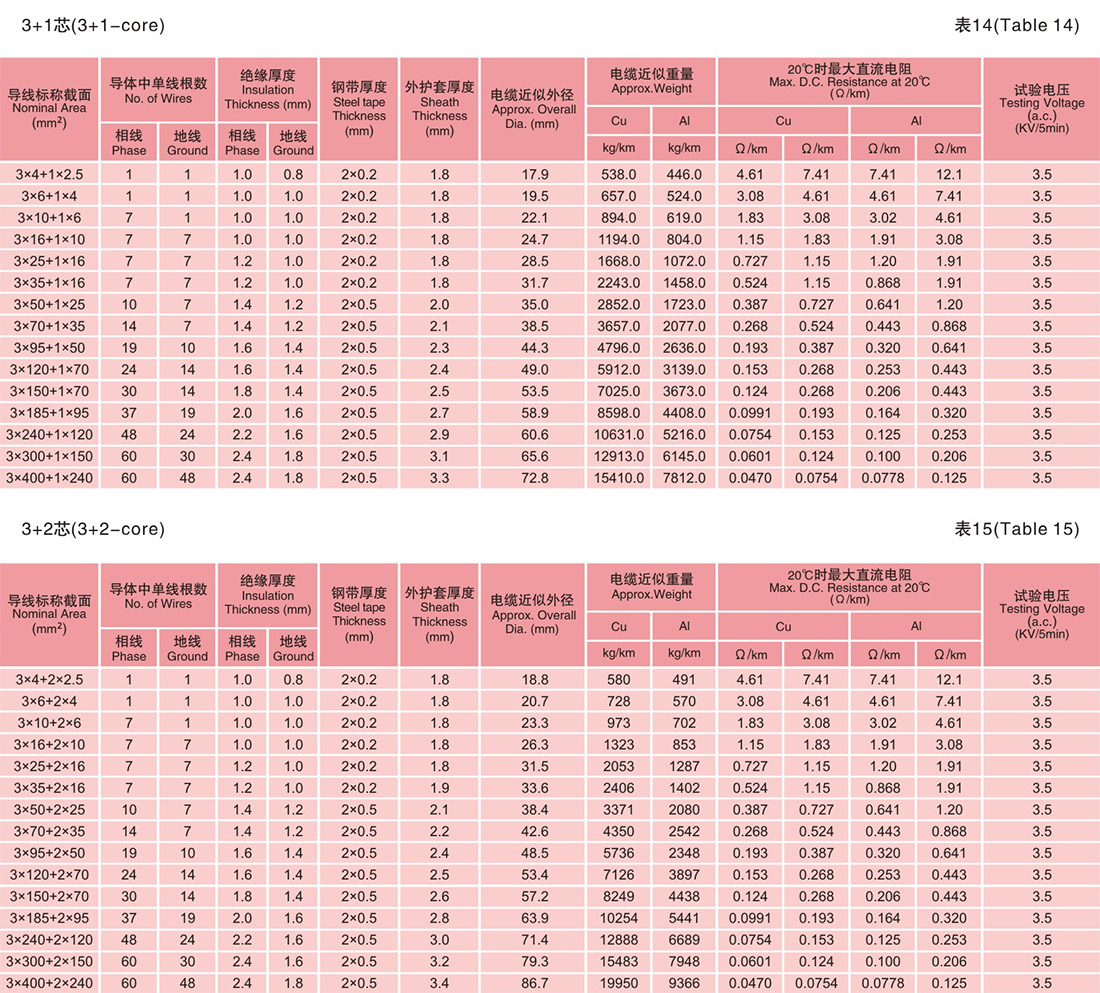

0.6/1kV PV℃絕緣鋼帶鎧裝PV℃護套阻燃或非阻燃電力電纜(見表9-16)

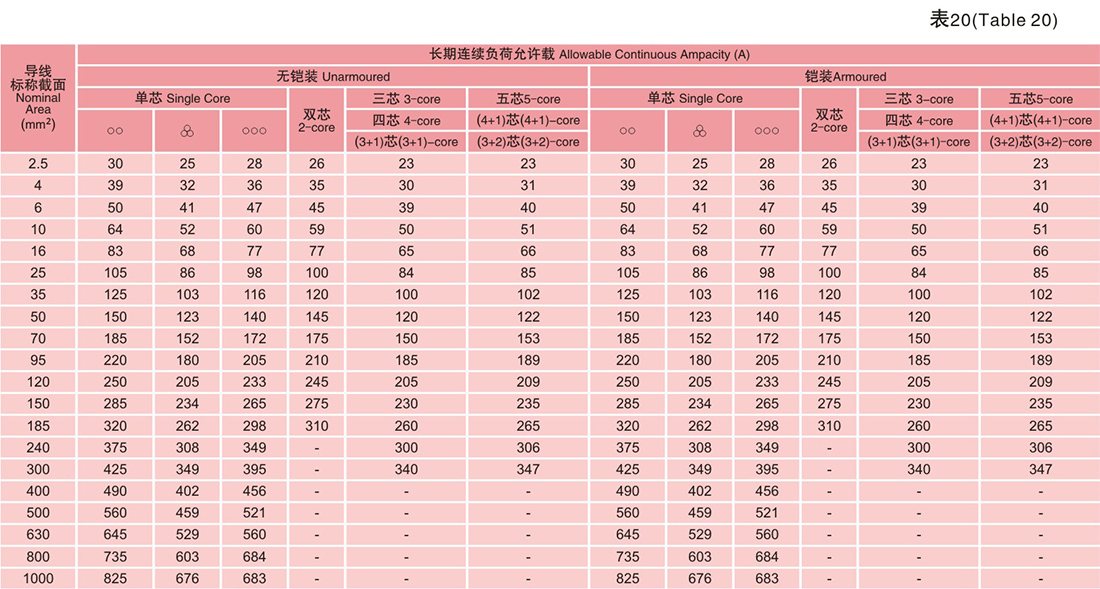

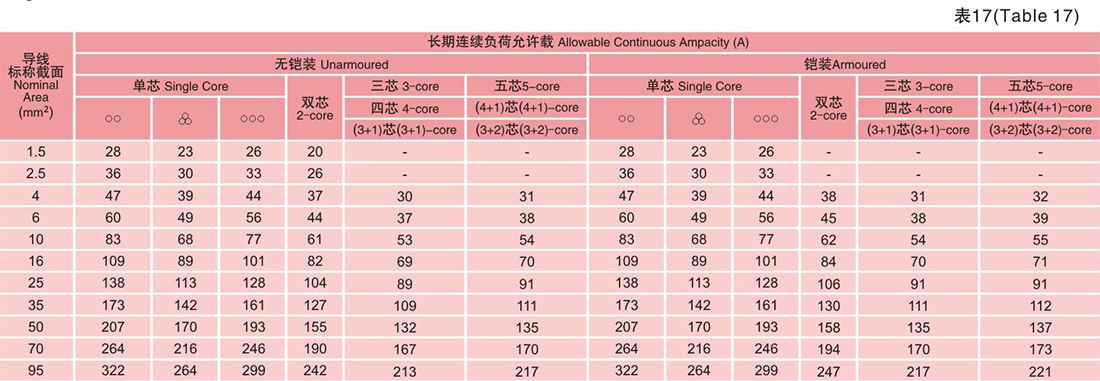

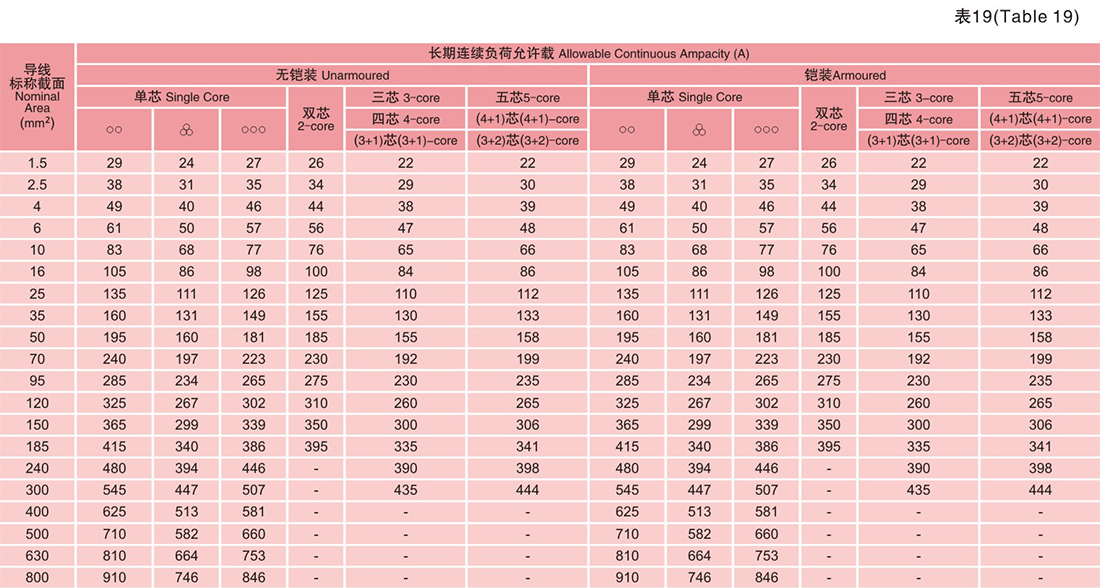

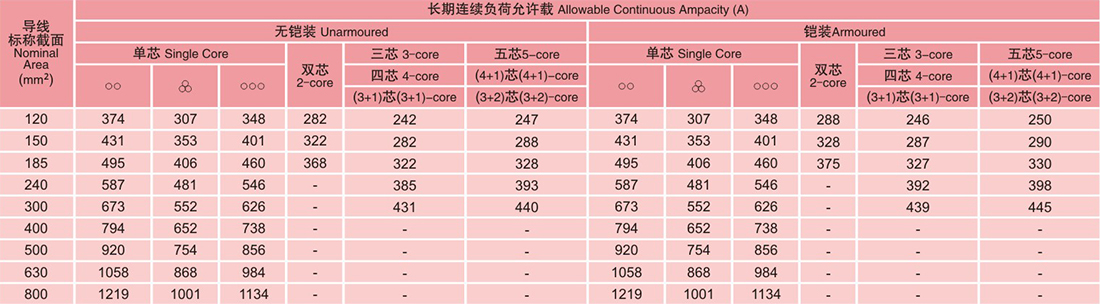

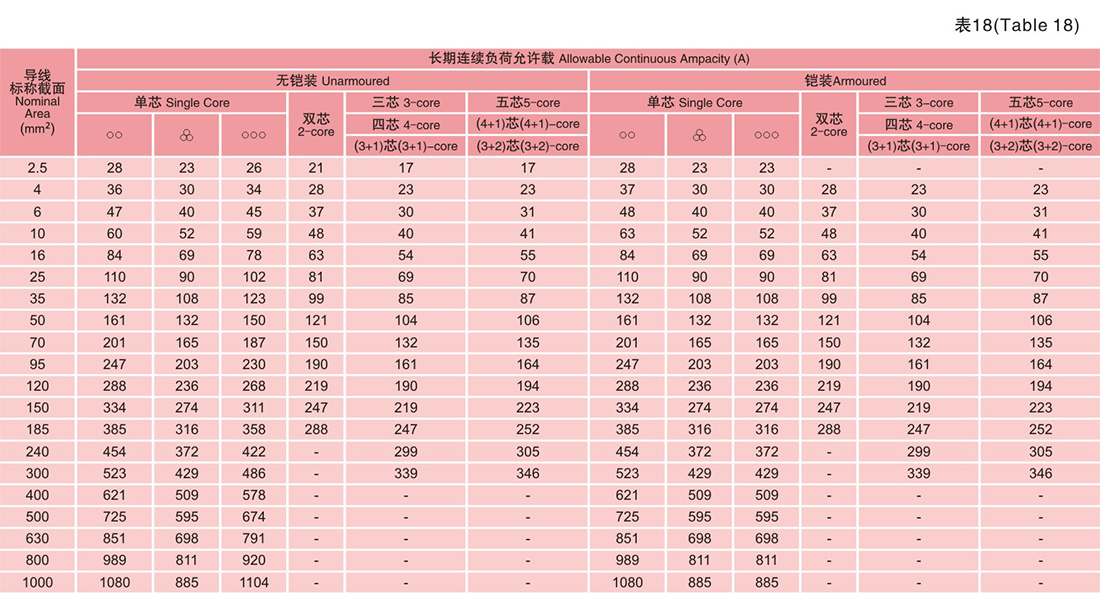

電纜載流量(見表17-20)

VV,ZRVV

0.6/1kV銅導體PV℃絕緣PV℃護套阻燃和非阻燃電力電纜在空氣中敷設長期連續負荷允許載流量。

VLV,ZRVLV

0.6/1kV鋁導體PV℃絕緣PV℃護套阻燃和非阻燃電力電纜在空氣中敷設長期連續負荷允許載流量。

VV22,ZRVV22

0.6/1kV銅導體PV℃絕緣PV℃護套阻燃和非阻燃電力電纜在空氣中敷設長期連續負荷允許載流量。

VLV22,ZRVL22

0.6/1kV鋁導體PV℃絕緣PV℃護套阻燃和非阻燃電力電纜在空氣中敷設長期連續負荷允許載流量。

電纜運行敷設條件

電纜敷設

敷設時電纜溫度不低于0℃,環境溫度低于O℃時，應對電纜進行預熱。
敷設最小彎曲半徑: 單芯非鎧裝電纜為20倍電纜外徑，單芯鎧裝電纜為15倍電纜外徑; 多芯非鎧裝電纜為15倍電纜外徑，多芯鎧裝電纜為12倍電纜外徑。
電纜敷設后，應經受以直流耐壓試驗，時間15分，試驗電壓3.5kV。

在空氣中敷設

單芯電纜平行敷設時中心距離: 185mm 及以下為電纜直徑的2倍，240mm 及以上為90mm。
周?chē)h(huán)境溫度: 30℃。
導電線芯最高允許溫度: 70℃。

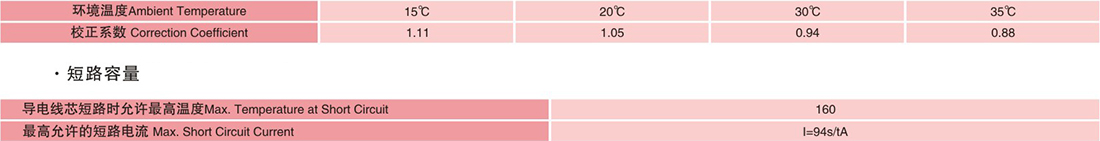

不同環境溫度下載流量的校正系數:

直埋敷設

單芯電纜不接觸敷設時，中心距離為電纜直徑的2倍。
周?chē)h(huán)境溫度: 25℃
導電線芯最高允許溫度: 70℃
土壤熱阻系數: 1.0℃.m/w
直坦深試: 0.7mDepth: 0.7m.
不同環境溫度下載流量校正系數:

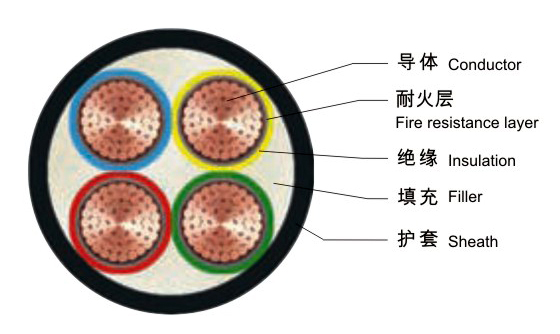

0.6/1kV聚氯乙烯絕緣聚氯乙烯護套耐火電力電纜

產品用途

本產品應用于高層建筑、地鐵、電站等一些重要場合具有防火安全和消防救生的能力。

使用特性

0.6/1kV聚氯乙烯絕緣護套耐火電力電纜是按GB/T12706-2008(等效于IEC60502標準)設計并生產的，其物理、電氣性能與普通塑力纜相同。它的耐火特性符合GB/T19666-2005標準。即電纜在額定電壓0.6/1kV下，并處于750-800℃的火焰燃燒中可維持90min的正常運行。

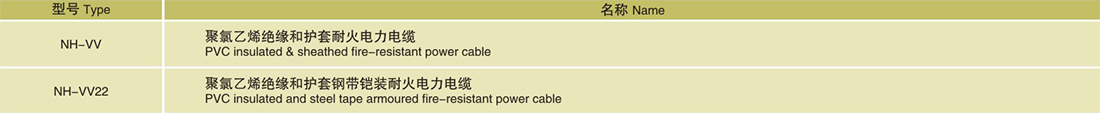

型號及名稱
